تراس 700

چرا این محصول را انتخاب می کنید؟

• تولید 10000 متر خرپای تیرچه صنعتی در یک شیفت کاری
• قابلیت کار به صورت سه شیفت و 24 ساعته
• تولید خرپای صنعتی با جوش مقاومتی نقطه‌ای طبق استاندارد ملی تیرچه 1-2909
• قابلیت برش خرپای تولیدشده با ضریب 10 سانتی‌متر
• یکنواختی کامل تمام نقاط جوشکاری‌شده و کیفیت عالی جوش
• حذف خطاهای انسانی به دلیل تولید رباتیک دستگاه
• فواصل منظم زیگزاگ 20 سانتی‌متر و ظاهر هندسی یکنواخت مطابق استاندارد ملی تولید تیرچه خرپایی پاشنه بتن 1-2909

ملحقات

• کلاف‌بازکن‌های میلگردهای اصلی

  سه عدد کلاف‌بازکن مخصوص کلاف‌های میلگرد با ظرفیت بارگیری 3 تن که برای باز شدن روان و پیوسته کلاف‌های میلگرد اصلی در دستگاه تولید تیرچه اتوماتیک استفاده می‌شوند.

• کلاف‌بازکن‌های زیگزاگ

  دو عدد کلاف‌بازکن مخصوص کلاف‌های زیگزاگ با ظرفیت بارگیری 1.5 تن که برای باز کردن کلاف‌های حرارتی مورد استفاده در ماشین اتومات خرپای تیرچه صنعتی به کار می‌روند.

• بازکننده کلاف‌های میلگردهای اصلی

  مجموعه‌ای متشکل از سه الکتروموتور گیربکس به همراه جک‌های پنوماتیک و رولیک‌های ضدسایش که وظیفه کشیدن، باز کردن و هدایت میلگردهای اصلی از کلاف‌بازکن‌ها به سمت صاف‌کن‌های میلگرد (روتاری یا اسپیندل) را بر عهده دارد.

• روتاری‌های صاف‌کن میلگردهای اصلی (اسپیندل)

  سه دستگاه اسپیندل دوار به همراه الکتروموتور مخصوص هر واحد و 5 عدد دوزه ضدسایش برای هر روتاری که با هدف تنش‌گیری، اصلاح انحنا و صاف‌کردن میلگردهای اصلی تیرچه صنعتی استفاده می‌شوند.

• مخزن ذخیره میلگردهای اصلی

  سه عدد انباره دایره‌ای‌شکل برای ذخیره میلگردهای آماده‌شده و تأمین پیوسته مواد مصرفی دستگاه خرپاساز صنعتی.

• صاف‌کن‌های زیگزاگ

  شامل دو دستگاه صاف‌کن رولیکی (غلطکی) در دو راستای افقی و عمودی که برای صاف کردن کلاف‌های زیگزاگ دستگاه خرپای صنعتی به کار می‌روند.

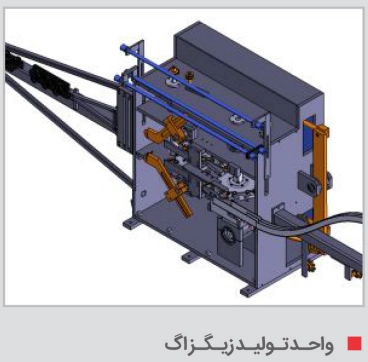

• دستگاه تولید زیگزاگ

  مجموعه‌ای پیشرفته برای تولید زیگزاگ دستگاه تیرچه که بر اساس طرح شرکت ای‌وی‌جی طراحی شده و از مکانیزم‌های مکانیکی کم‌استهلاک و دقیق برای فرم‌دهی زیگزاگ استفاده می‌کند

• قالب‌های فیکسچری جوشکاری

  10 عدد کلمپ ثابت و متحرک برای تنظیم ابعادی خرپای تیرچه صنعتی در زمان جوشکاری مقاومتی و حفظ دقت هندسی محصول.

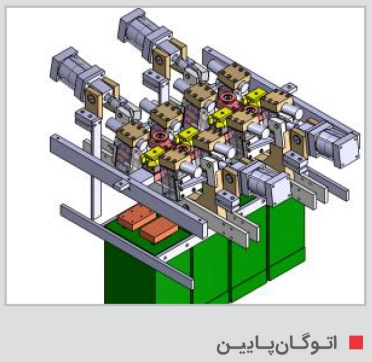

• واحد جوش مقاومتی

  مجموعه‌ای شامل 8 عدد ترانس جوش مقاومتی، تابلوی جوش، کابل‌های انتقال جریان، گان‌های جوش و الکترودهای جوش مقاومتی که اجزای خرپای تیرچه را با جوش نقطه‌ای به یکدیگر متصل می‌کند.

• تغذیه‌کننده (فیدر جلو)

  مکانیزم جلوکشنده خرپای صنعتی تولیدشده که محصول را از دستگاه خارج می‌کند و در هر بار عملکرد، توانایی پیشروی 80 سانتی‌متر خرپا را دارد.

• مجموعه ضد برگشت

  کلمپ‌هایی که در زمان جوشکاری، خرپای تولیدشده را ثابت نگه می‌دارند و به حفظ گام زیگزاگ و جلوگیری از برگشت محصول کمک می‌کنند.

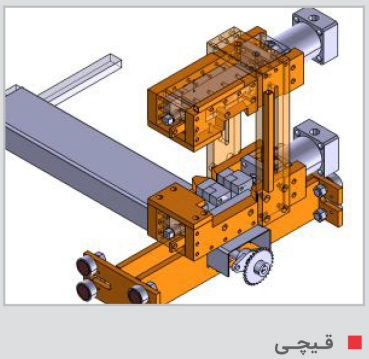

• قیچی

  یک دستگاه قیچی هیدرولیک برای برش دقیق محصول تولیدشده در دستگاه تیرچه صنعتی.

• ربات پیش‌بر خرپا

  مکانیسمی متشکل از چند جک پنوماتیک و ریل مخصوص که وظیفه خارج‌کردن رباتیک خرپای تولیدشده از دستگاه تولید تیرچه صنعتی را بر عهده دارد.

• پران خرپا

  شامل سه عدد جک پنوماتیک نصب‌شده روی میز محصول که خرپای صنعتی برش‌خورده را به سمت میز دپوی خرپا هدایت می‌کند.

• میز ساپورت خرپا

  میز 13.6 متری برای نگهداری خرپای صنعتی در حال تولید تا پایان فرآیند، به‌منظور حفظ صافی، دقت و کیفیت نهایی محصول.

• میز دپو (انباره خرپا)

  میز متصل به میز محصول که برای انبار کردن خرپای تولیدشده تا ظرفیت 150 عدد طراحی شده و محصول را تا زمان حمل برای بتن‌ریزی یا بسته‌بندی نگهداری می‌کند.

• تابلوی فرمان

  تابلوی اپراتوری دستگاه تولید تیرچه صنعتی که شامل PLC، مدارات فرمان، ورودی و خروجی‌ها، سنسورها و کلیدهای کنترلی مورد نیاز برای مدیریت عملکرد دستگاه است.
