تراس 500

چرا این محصول را انتخاب می کنید؟

• تولید 6000 متر خرپای تیرچه صنعتی در یک شیفت کاری
• قابلیت کارکرد سه شیفت و به صورت 24 ساعته
• تولید خرپای صنعتی با جوش مقاومتی طبق استاندارد ملی تیرچه 1-2909
• قابلیت برش خرپای تولید شده با ضریب 10 سانتی‌متر
• یکنواختی کامل نقاط جوش و کیفیت عالی در تولید
• حذف خطاهای انسانی با استفاده از سیستم تولید رباتیک
• فواصل منظم زیگزاگ 20 سانتی‌متر و ظاهر هندسی دقیق و استاندارد
• کاهش هزینه‌های تولید و افزایش بهره‌وری در خط تیرچه‌سازی
• مناسب برای تولید مصرف داخلی و فروش خرپای مازاد به همکاران تیرچه‌ساز
• کیفیت ساخت بالا و قابل رقابت با دستگاه‌های روز دنیا

ملحقات

• کلاف بازکن‌های زیگزاگ

  شامل دو عدد کلاف بازکن مخصوص کلاف‌های زیگزاگ با ظرفیت بارگیری 2 تن هستند که وظیفه باز کردن کلاف‌های زیگزاگ مصرفی در دستگاه تولید خرپای تیرچه را بر عهده دارند.

• کلاف بازکن‌های میلگردهای اصلی

  شامل سه عدد کلاف بازکن برای میلگردهای اصلی با ظرفیت بارگیری 4 تن هستند که برای باز شدن و تغذیه کلاف‌های میلگرد اصلی در دستگاه خرپاساز صنعتی استفاده می‌شوند.

• کشنده میلگردهای اصلی

  مجموعه‌ای متشکل از الکتروموتور گیربکس، جک‌های پنوماتیک و رولیک‌های ضدسایش است که وظیفه کشیدن، باز کردن و هدایت میلگردهای اصلی از کلاف بازکن‌ها به سمت اسپیندل‌های روتاری صاف‌کن میلگرد را بر عهده دارد.

• صاف‌کن میلگردهای اصلی یا روتاری

  شامل سه دستگاه روتاری به همراه الکتروموتور و 5 عدد دوزه ضدسایش برای هر واحد است که برای تنش‌گیری، اصلاح انحنا و صاف کردن میلگردهای اصلی خرپای تیرچه به کار می‌رود تا میلگردها با دقت مناسب وارد فرآیند تولید شوند.

• انباره میلگردهای اصلی

  شامل سه مخزن دایره‌ای شکل است که برای نگهداری میلگردهای صاف‌شده و آماده‌سازی آن‌ها جهت مصرف پیوسته در دستگاه خرپازنی طراحی شده است.

• صاف‌کن‌های زیگزاگ

  شامل دو دستگاه صاف‌کن رولیکی یا غلطکی در دو راستای افقی و عمودی هستند که هر کدام وظیفه صاف کردن کلاف‌های زیگزاگ را پیش از ورود به بخش شکل‌دهی و جوشکاری بر عهده دارند.

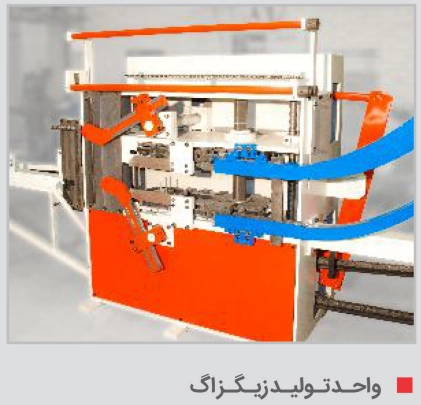

• زیگزاگ‌زن

  یک مجموعه مکانیکی پیشرفته و کم‌استهلاک برای تولید زیگزاگ مصرفی دستگاه است که بر اساس الگوی شناخته‌شده شرکت ای‌وی‌جی اتریش طراحی شده و با استفاده از مکانیزم‌های دقیق، فرم‌دهی یکنواخت و استاندارد زیگزاگ را انجام می‌دهد.

• فیکسچرهای جوشکاری

  شامل مجموعه‌ای از کلمپ‌های ثابت و متحرک هستند که برای تنظیم ابعاد خرپای صنعتی در حین فرآیند جوشکاری و حفظ موقعیت دقیق اجزا مورد استفاده قرار می‌گیرند.

• واحد جوش مقاومتی

  مجموعه‌ای شامل ترانس جوش مقاومتی، تابلوی جوش، کابل‌های انتقال جریان، گان‌های جوش و الکترودهای جوش مقاومتی است که اجزای خرپای تیرچه را با استفاده از جوش نقطه‌ای به یکدیگر متصل می‌کند.

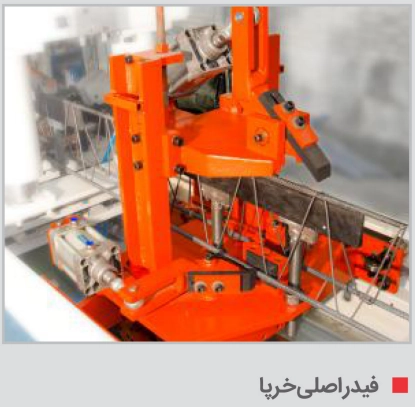

• فیدر جلو یا تغذیه‌کننده جلو

  وظیفه جلو کشیدن خرپای تولیدشده و انتقال آن به بیرون از دستگاه تولید خرپا را بر عهده دارد و در خروج منظم محصول از خط تولید نقش مهمی ایفا می‌کند.

• مجموعه ضد برگشت

  از قطعات مکانیکی و پنوماتیکی تشکیل شده است و در هنگام جوشکاری، برای ثابت نگه داشتن خرپای تولیدشده و جلوگیری از برگشت آن، به‌ویژه در حفظ گام زیگزاگ، کاربرد دارد.

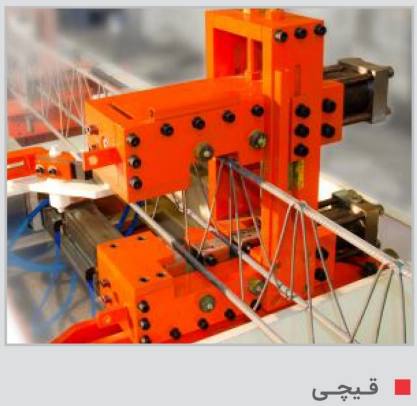

• قیچی

  شامل یک دستگاه قیچی هیدرولیک است که برای برش دقیق خرپای تولیدشده در طول‌های مورد نظر در انتهای خط تولید دستگاه تیرچه صنعتی استفاده می‌شود.

• ربات پیش‌بر

  مجموعه‌ای متشکل از چند جک پنوماتیک و ریل مخصوص است که وظیفه خارج کردن خرپای تولیدشده از دستگاه و هدایت آن در مسیر ادامه فرآیند را بر عهده دارد.

• پران خرپا

  شامل سه عدد جک پنوماتیک نصب‌شده روی میز محصول است که خرپای تیرچه صنعتی برش‌خورده را به سمت میز دپوی خرپا هدایت می‌کند.

• میز محصول

  یک میز به طول 13.6 متر است که خرپای صنعتی در حال تولید را تا پایان فرآیند روی خود نگه می‌دارد تا محصول نهایی با صافی مناسب و بدون نقص هندسی تولید شود.

• میز دپو یا انباره خرپا

  به میز محصول متصل است و برای انبار کردن خرپاهای تولیدشده تا ظرفیت 150 عدد طراحی شده است تا محصول تا زمان حمل، بتن‌ریزی یا بسته‌بندی در شرایط مناسب نگهداری شود.

• تابلوی فرمان

  یک تابلوی اپراتوری کامل برای کنترل دستگاه تولید تیرچه صنعتی است که شامل PLC، مدارات فرمان، ورودی و خروجی‌ها، سنسورها و کلیدهای کنترلی مورد نیاز برای عملکرد دقیق دستگاه می‌باشد.
