تراس 400

چرا این محصول را انتخاب می کنید؟

• تولید 5000 متر خرپای تیرچه صنعتی در یک شیفت کاری
• قابلیت کار با دستگاه تیرچه صنعتی به صورت سه شیفت، 24 ساعته
• تولید خرپای صنعتی با جوش مقاومتی، نقطه‌جوش، طبق استاندارد ملی تیرچه 1-2909
• تولید خرپای صنعتی قلاب‌دار طبق استاندارد ملی تیرچه 1-2909
• قابلیت برش خرپای تولیدشده با ضریب 10 سانتی‌متر
• یکنواختی کامل کلیه نقاط جوشکاری‌شده و کیفیت عالی جوش در دستگاه تولید تیرچه صنعتی
• حذف خطاهای انسانی با توجه به تولید رباتیک دستگاه تولید تیرچه صنعتی

ملحقات

• کلاف‌بازکن‌های زیگزاگ

  دو عدد کلاف‌بازکن برای کلاف‌های زیگزاگ با ظرفیت بارگیری 2 تن، جهت باز شدن کلاف‌های زیگزاگ مصرفی در دستگاه خرپای تیرچه.

• کلاف‌بازکن‌های میلگردهای اصلی

  سه عدد کلاف‌بازکن برای کلاف‌های میلگرد با ظرفیت بارگیری 4 تن، جهت باز شدن کلاف‌های میلگردهای اصلی مصرفی در دستگاه خرپازنی صنعتی.

• کشنده میلگردهای اصلی

  مجموعه‌ای از یک الکتروموتور گیربکس به همراه جک‌های پنوماتیک و رولیک‌های ضدسایش برای کشیدن و باز کردن میلگردهای اصلی از کلاف در کلاف‌بازکن‌های میلگردهای اصلی و هدایت میلگردها به اسپیندل‌های روتاری صاف‌کن میلگرد در دستگاه تیرچه صنعتی.

• صاف‌کن میلگردهای اصلی (روتاری)

  سه دستگاه روتاری به همراه الکتروموتور با 5 عدد دوزه ضدسایش، جهت تنش‌گیری میلگردهای اصلی خرپای تیرچه و صاف نمودن آن‌ها برای استفاده راحت در دستگاه خرپاساز.

• انباره میلگردهای اصلی

  سه عدد مخزن دایره‌شکل برای نگهداری میلگردهای صاف‌شده برای مصرف دستگاه خرپا می‌باشد.

• صاف‌کن‌های زیگزاگ

  شامل دو دستگاه صاف‌کن رولیکی، غلطکی، به صورت افقی و عمودی برای صاف کردن هر یک از کلاف‌های زیگزاگ دستگاه تیرچه.

• فیدر عقب، کشنده میلگردها

  کالسکه جلوکشنده میلگردهای خرپا برای تولید دستگاه تیرچه می‌باشد.

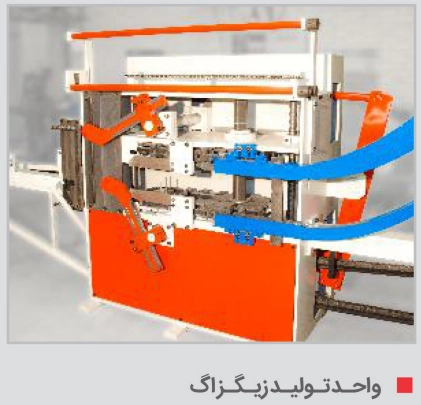

• زیگزاگ‌زن

  مجموعه‌ای است شامل دو کالسکه متحرک به همراه کلمپ‌های ثابت و متحرک با جک‌های عمودی و افقی پنوماتیک که میلگردهای حرارتی صاف‌شده را به شکل زیگزاگ پیوسته درمی‌آورد.

• فیکسچرهای جوشکاری

  مجموعه‌ای از کلمپ‌های ثابت و متحرک برای تنظیم ابعادی خرپای صنعتی در هنگام جوشکاری.

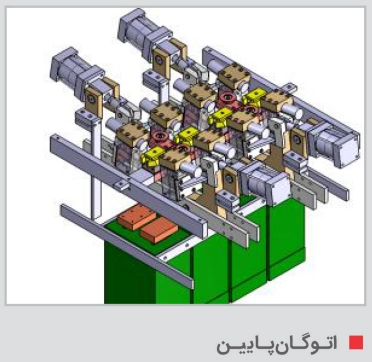

• واحد جوش مقاومتی

  مجموعه‌ای شامل ترانس جوش مقاومتی و تابلوی جوش به همراه کابل‌های جریان، گان‌های جوش و الکترودهای جوش مقاومتی تیرچه می‌باشد که اجزای خرپای تیرچه را با جوش مقاومتی، نقطه‌جوش، به هم متصل می‌نماید.

• قسمت تولید قلاب

  مجموعه‌ای مکانیکی دارای چهار ایستگاه است که قله پایین زیگزاگ را به دور میلگردهای پایینی خرپا حلقه می‌کند.

• فیدر جلو، تغذیه‌کننده

  جلوکشنده خرپای صنعتی تولیدشده در دستگاه تولید خرپا می‌باشد که محصول تولیدشده را از دستگاه تیرچه صنعتی خارج می‌نماید.

• مجموعه ضد برگشت

  قطعات مکانیکی و پنوماتیکی هستند که خرپای تولیدشده را در هنگام جوشکاری برای ثابت نگه داشتن گام زیگزاگ کمک می‌کنند.

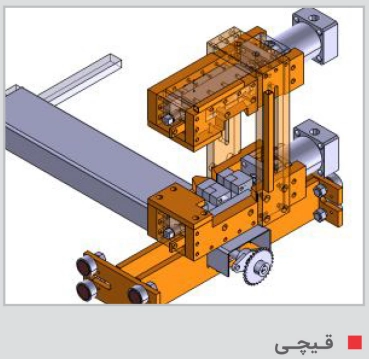

• قیچی

  یک دستگاه قیچی هیدرولیک برای برش محصول تولیدشده در دستگاه تیرچه صنعتی.

• ربات پیش‌بر

  رباتی است ساخته‌شده از چند جک پنوماتیک و ریل مخصوص، جهت خارج نمودن خرپای تولیدشده از دستگاه تولید تیرچه صنعتی.

• پران خرپا

  شامل سه عدد جک پنوماتیک می‌باشد که بر روی میز محصول نصب شده‌اند و خرپای تیرچه صنعتی برش‌خورده را به میز دپوی خرپا هدایت می‌کنند.

• میز محصول

  یک میز 13.6 متری می‌باشد که خرپای صنعتی در حال تولید را تا اتمام کار نگه می‌دارد تا محصول تولیدشده صاف و بدون نقص باشد.

• میز دپو، انباره خرپا

  متصل به میز محصول می‌باشد و برای انبار کردن خرپای تولیدشده تا 150 عدد طراحی شده تا خرپای تولیدشده را تا زمان حمل برای بتن‌ریزی یا بسته‌بندی در خود نگهداری کند.

• تابلوی فرمان

  یک تابلوی اپراتوری است جهت کار اپراتور دستگاه تولید تیرچه صنعتی که شامل PLC، مدارات فرمان، ورودی و خروجی‌ها، سنسورها و کلیدهای فرمان می‌باشد.
